表面贴装的双电路滑动接点式微型开关SPVQC系列
功能特色
●同步两个内部电路之间的交换
有助于保持设备的电路冗余
●快动作和双面滑动接触结构使稳定
在任何位置控制和高可靠性与颗粒的接触
抗冲击
●表面贴装型能够进行回流焊接与周围
组件
应用
●汽车控制开关,如电动停车制动器
●应急按钮和工业设备的安全机制
●在汽车设备和国内机制运行检测
电器
典型规格
最大/最小等级(电阻性负载) 50mA 18V直流/ 50μ5V直流
接触电阻(初始/后寿命) 7500万Ω最大/ 200Ω最大。
操作力 1±0.5N
无负荷 无负荷 300000周期
负载 300000个周期(50mA 18V直流)
两个磁极同步定时 15ms最大。

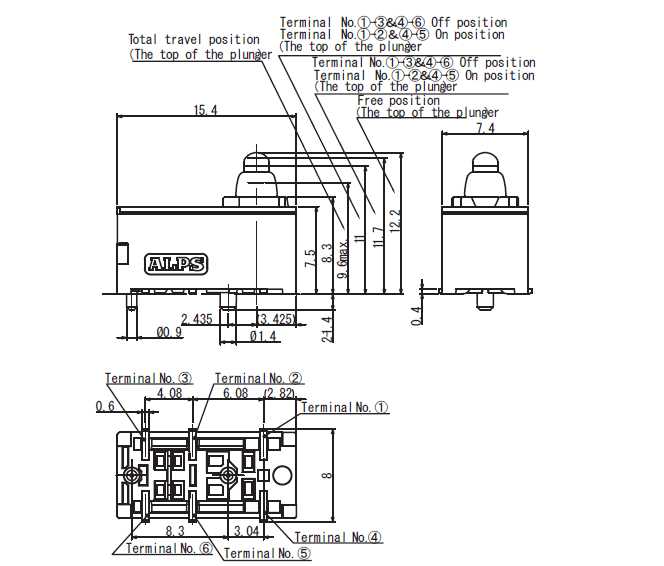

尺寸 单位:毫米

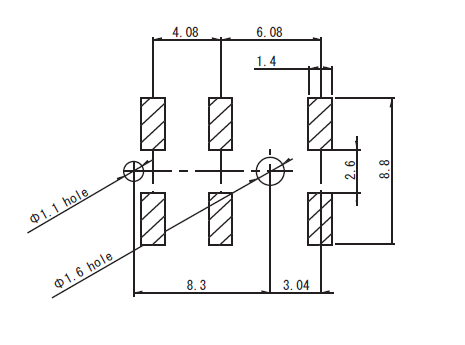

PC板安装孔和土地规模
电路图
